גלגלי שיניים חלזוניים אנטי-בקלש

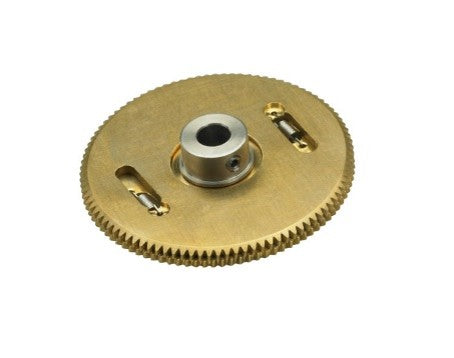

היצרןPIC Design מציע גלגל שיניים חלזוני מדויק Anti-Backlash Worm Wheels , המיועד למערכות הדורשות יחס העברה גבוה, הנעה בזווית של 90° ומינימום חופש בין השיניים.

גלגל השיניים מורכב משני גלגלים המותקנים על טבור משותף ומחוברים באמצעות קפיצים. ביצוע Preloadלקפיצים שומר על מגע רציף עם החלזון ובכך מצמצם או מבטל את ה־Backlash.

מאפיינים עיקריים:

• זווית לחץ: 14.5°, 20°, 25°
• פסיעה: 48 או 64 DP
• קדחים סטנדרטיים: 1/8", 3/16", 1/4"
• חומר הגלגל: Bronze QQB 639 Alloy 464
• טבור: נירוסטה 303
• אפשרות למידות, חומרים, ציפויים וקדחים מיוחדים לפי דרישה .

בסדרת גלגלי השיניים החלזוניים של PIC ניתן להגיע, בהתאם לתצורה, ליחסי העברה של 7.5:1 עד 360:1, עם גג"ש חלזוני בעל 1, 2 או 4 התחלות.
